Kiedy iPhone przestaje ładować się, traci zasięg albo pada po zalaniu, problem rzadko leży w baterii czy ekranie. Winowajcą jest zazwyczaj konkretny układ scalony na płycie głównej. W tym artykule wyjaśniamy, co to są te układy, za co odpowiadają i kiedy ich uszkodzenie można naprawić — zamiast wyrzucać cały telefon. W serwisie iDoctor każdą taką usterkę diagnozujemy i naprawiamy certyfikowanym sprzętem BGA.
TL;DR – najważniejsze fakty
- Tiger (PMIC U7702) zarządza wszystkimi szynami napięciowymi w iPhone 11–17 – jego awaria = brak startu
- Tristar/Hydra nadzoruje ładowanie USB – uszkodzenie = iPhone nie ładuje się w ogóle
- Baseband CPU (Qualcomm X55/X65) obsługuje sieć LTE/5G – awaria = „Brak karty SIM” lub „Brak usługi”
- U2 to starszy PMIC, szczególnie podatny na przepięcia przy wymianie baterii
- iDoctor naprawia wszystkie te układy metodą reballing BGA z gwarancją 6 miesięcy
Co to jest naprawa mikroelektroniki?

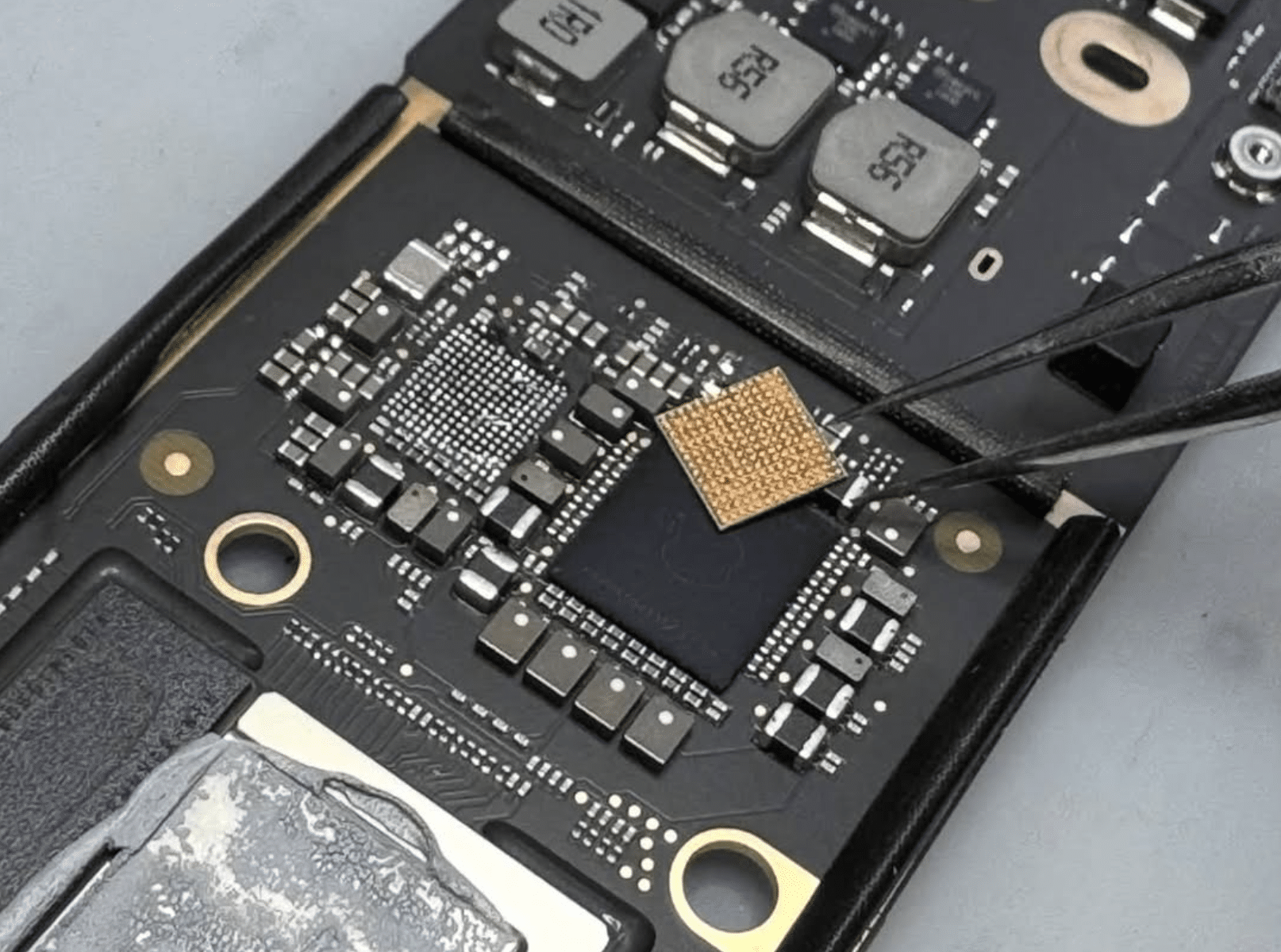

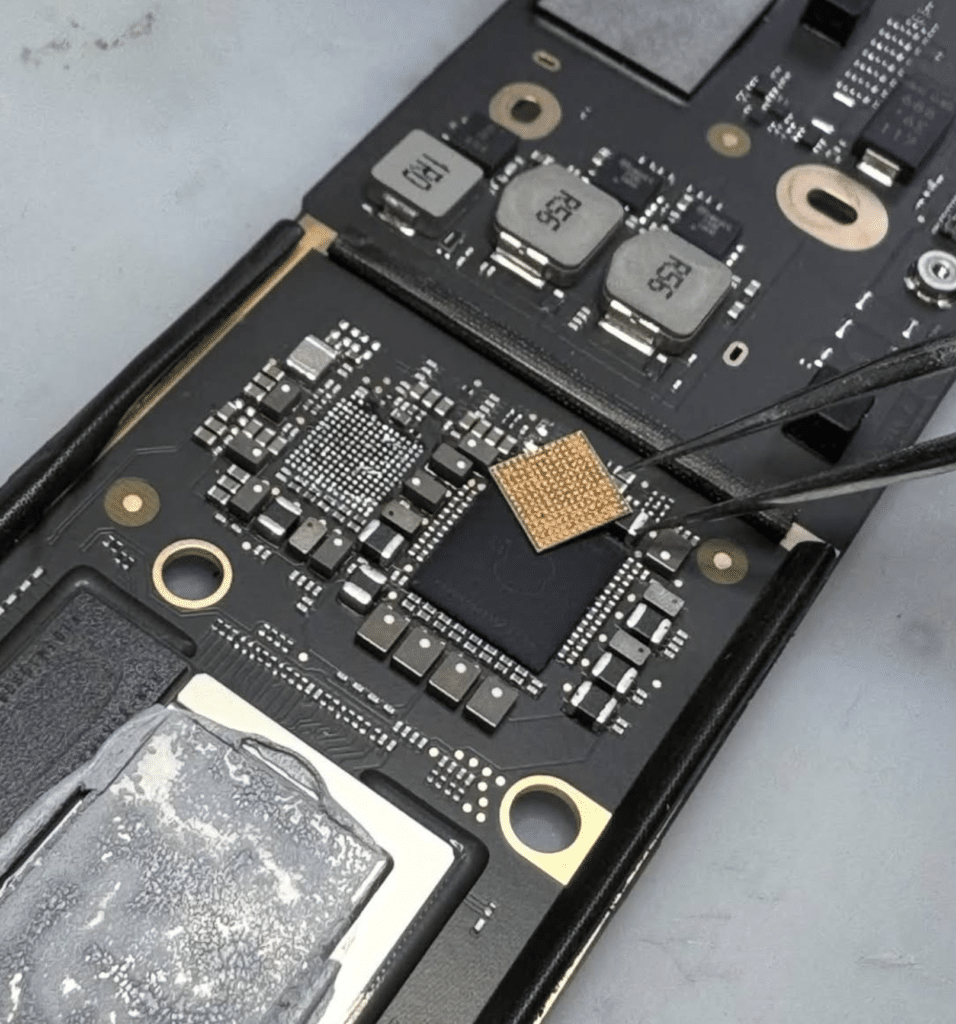

Płyta główna iPhone’a to kilkuwarstwowa płytka PCB wypełniona miniaturowymi układami scalonymi (BGA, QFN, WLCSP). Naprawa na poziomie komponentów oznacza wymianę lub regenerację konkretnego chipu — bez konieczności wymiany całej płyty, co byłoby kilkukrotnie droższe i wiązałoby się z utratą danych.
Układ Tristar (U2 / CD3217) ładowanie · USB
Tristar — znany też jako U2 lub w nowszych modelach Hydra i CD3217 — to układ zarządzający połączeniem przez złącze Lightning lub USB-C. To on rozpoznaje, czy podłączasz kabel do ładowania, czy do komputera, i odpowiednio konfiguruje tryb pracy telefonu. Bez sprawnego Tristara iPhone „nie widzi” kabla.
Tristar jest wyjątkowo podatny na uszkodzenia: nieoryginalne ładowarki i kable często wysyłają nieprawidłowe napięcia, które stopniowo degradują układ. Efekt pojawia się nagle — po jednym podłączeniu telefon przestaje się ładować.
Objawy uszkodzenia Tristara:
- iPhone nie ładuje się mimo sprawnej ładowarki i kabla
- Telefon nie jest wykrywany przez iTunes ani Finder na komputerze
- Ładowanie działa tylko w bardzo specyficznym ułożeniu kabla
- iPhone uruchamia się, ale bateria nie przybywa
- Wyświetla się komunikat „To akcesorium nie jest obsługiwane”
Układ Tigris (Tiger) zasilanie · ładowanie
Tigris (potocznie „Tiger”) to układ obecny głównie w iPhone’ach serii X i nowszych. Pracuje razem z Tristarem i odpowiada za rzeczywisty przepływ prądu podczas ładowania — kontroluje napięcie i natężenie dostarczane do baterii. W nowszych modelach (iPhone 12+) część jego funkcji przejął układ Maverick.
Uszkodzenie Tigrisa objawia się podobnie jak usterka Tristara, ale diagnoza wymaga pomiarów napięć i analizy schematów — oba układy współpracują ze sobą i często mylą się nawet doświadczonym technikom bez odpowiedniego sprzętu.
Objawy uszkodzenia Tigrisa:
- iPhone nie ładuje się lub ładuje bardzo wolno
- Bateria szybko się rozładowuje mimo ładowania
- Telefon nagrzewa się przy ładowaniu bez wyraźnej przyczyny
- Brak reakcji na podłączenie kabla
Baseband (modem)sieć · SIM · rozmowy
Baseband to procesor odpowiedzialny za całą komunikację bezprzewodową w sieci komórkowej: rozmowy, SMS-y, transmisja danych 4G/5G i odczyt karty SIM. W iPhone’ach Apple stosuje układy baseband produkcji Qualcomm (dawniej Intel) — to oddzielny procesor z własną pamięcią i oprogramowaniem, niezależny od głównego procesora Apple.
Uszkodzenie basebandu jest poważne, bo układ jest zintegrowany z płytą na poziomie BGA. Najczęstszą przyczyną są zalania, uderzenia mechaniczne i przepięcia w sieci. Samo oprogramowanie basebandu można próbować przywrócić przez restore — jeśli to nie pomaga, problem jest sprzętowy.
Objawy uszkodzenia basebandu:
- Brak zasięgu sieci komórkowej — stale widoczny znak „Brak usługi”
- iPhone nie widzi karty SIM lub wyświetla „Brak karty SIM”
- Numer IMEI to 000000000000000 (zerowy)
- Brak możliwości wykonania lub odebrania rozmów
- Problem nie znika po restore ani przywróceniu ustawień fabrycznych
PMIC — układ zarządzania zasilaniem · restarty
PMIC (Power Management Integrated Circuit) to jeden z najważniejszych układów na płycie. Rozdziela napięcia do każdego elementu telefonu — procesora, pamięci, wyświetlacza, aparatów, modemów. W iPhone’ach Apple projektuje własny PMIC, ściśle zintegrowany z architekturą systemu.
Uszkodzony PMIC oznacza, że jeden lub kilka „szyn zasilania” przestaje dostarczać prawidłowego napięcia. Telefon może się uruchamiać, ale kręcić się w pętli restartów, bo procesor lub inny komponent nie dostaje wymaganego zasilania.
Objawy uszkodzenia PMIC:
- iPhone zapętla się — ciągłe restarty, nie dochodzi do ekranu głównego
- Telefon wyłącza się nagle nawet przy pełnej baterii
- Brak reakcji na przycisk boczny — telefon nie daje żadnych oznak życia
- Ekran zostaje czarny mimo że telefon wibruje lub wydaje dźwięki
Naprawa płyty głównej iPhone w iDoctor
Przyjmujemy telefony z każdym typem usterki elektronicznej. Diagnozujemy miernikami, oscyloskopem i analizatorami sieci zasilania — nie „na oko”. Każda naprawa BGA wykonywana jest pod mikroskopem stereo z użyciem profesjonalnych stacji lutowniczych.
Naprawiamy wszystkie modele iPhone — od starszych po najnowsze:
iPhone 6 / 6s / SE (1. gen) · iPhone 7 / 7 Plus · iPhone 8 / 8 Plus / SE (2. i 3. gen) · iPhone X · iPhone XS / XS Max / XR · iPhone 11 / 11 Pro / 11 Pro Max · iPhone 12 / 12 Mini / 12 Pro / 12 Pro Max · iPhone 13 / 13 Mini / 13 Pro / 13 Pro Max · iPhone 14 / 14 Plus / 14 Pro / 14 Pro Max · iPhone 15 / 15 Plus / 15 Pro / 15 Pro Max · iPhone 16 / 16 Plus / 16 Pro / 16 Pro Max · iPhone 17 / 17 Plus / 17 Pro / 17 Pro Max
Co jeszcze naprawiamy?:
Poza wymienionymi powyżej, na płycie głównej iPhone’a znajdują się dziesiątki innych chipów, które mogą ulec uszkodzeniu:
- Audio IC — głośnik nie działa, mikrofon nie słyszy, brak dźwięku podczas rozmów
- Touch IC / Meson — ekran nie reaguje na dotyk mimo sprawnego wyświetlacza
- Układ Face ID — Face ID przestało działać po upadku lub zalaniu
- Pamięć NAND — iPhone nie uruchamia się, pętla DFU, utrata danych
- Układ aparatu — czarny obraz, błąd aparatu, brak autofocusu
Dlaczego warto wybrać iDoctor?
Kiedy zadajesz pytanie „gdzie naprawić iPhone’a z uszkodzoną płytą główną” — odpowiedź brzmi: w iDoctor, serwis który ma mikroskopy, stacje lutownicze, schematy płyt i doświadczenie w naprawach BGA.
Nie jesteśmy punktem wymiany szybek. Jesteśmy serwisem, który wchodzi głębiej – i właśnie dlatego trafiają do nas telefony odrzucone przez inne miejsca. Diagnozujemy to, czego inni nie szukają, i naprawiamy to, czego inni nie potrafią.
FAQ
Czy naprawa chipa niszczy dane?
Dane przechowuje osobny moduł NAND Flash – wymiana Tigera, Tristara czy Baseband nie kasuje zdjęć, kontaktów ani aplikacji. Klient jest informowany z wyprzedzeniem jedynie przy operacjach wymagających reflash NAND.
Ile kosztuje naprawa Tristar lub Tiger?
w iPhone 7–8 to orientacyjnie 249–399 zł, Tiger w iPhone 12–14 to 399–899 zł. Ostateczna wycena po diagnostyce.
Aktualny cennik: Naprawy elektroniczne
Jak odróżnić usterkę chipa od problemu z oprogramowaniem?
Błędy iTunes 4013 / 4014, brak rozpoznania w Finderze i brak reakcji na tryb DFU wskazują na usterkę sprzętową. Problem programowy pozwala zazwyczaj na odtworzenie iOS w trybie DFU.
Czy po reballing BGA iPhone działa jak nowy?
Tak. Spoina SAC305 wytrzymuje ponad 3000 cykli termicznych i 35 MPa nacisku ścinającego – parametry identyczne z połączeniem fabrycznym. Gwarancja na reballing wynosi 6 miesięcy.
